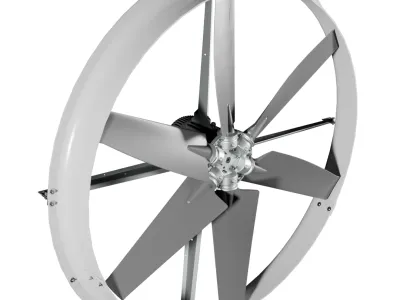

広い開放空間に大風量の旋回気流を送る、酪農・畜舎向けのパネルファンです。

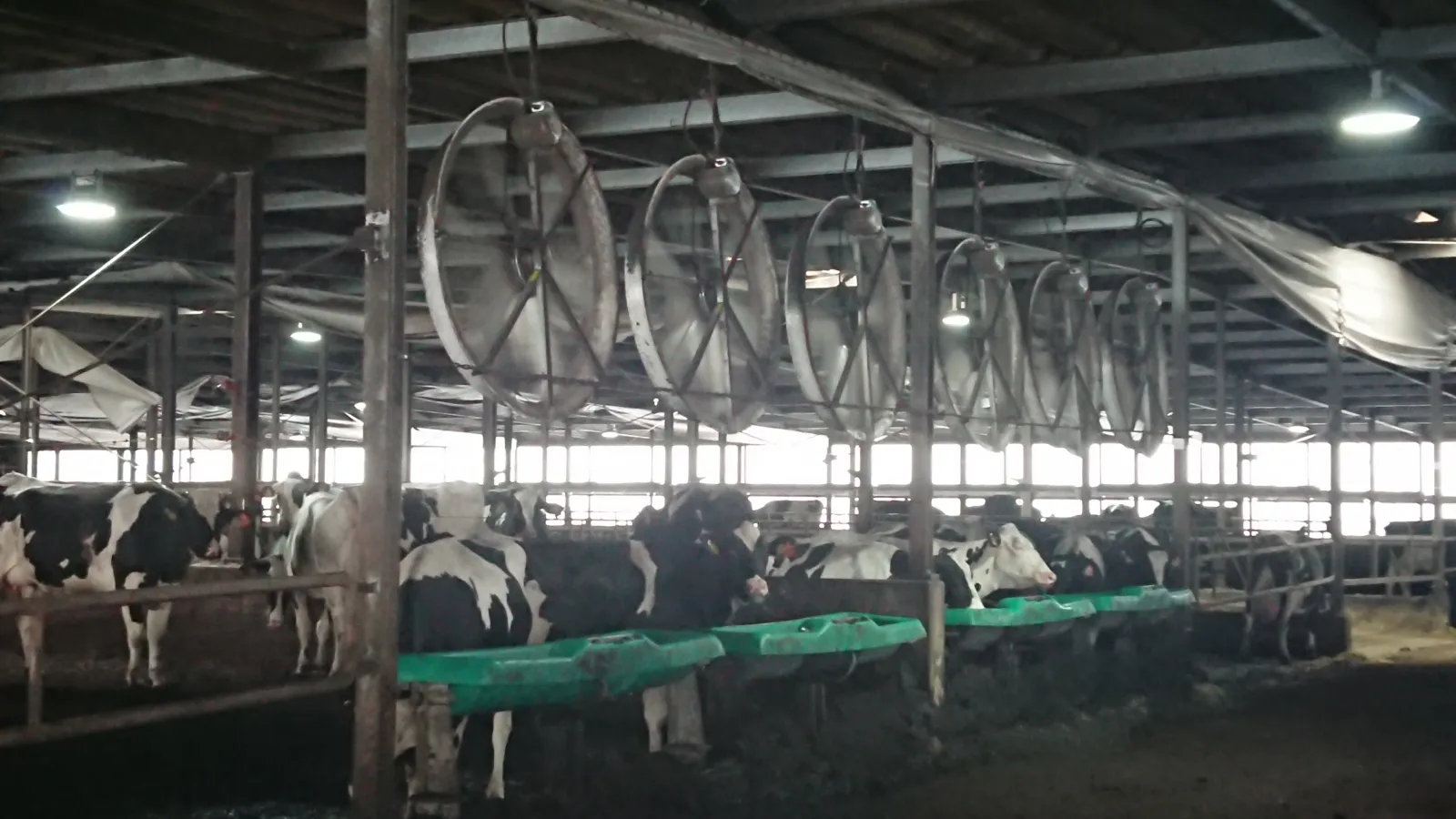

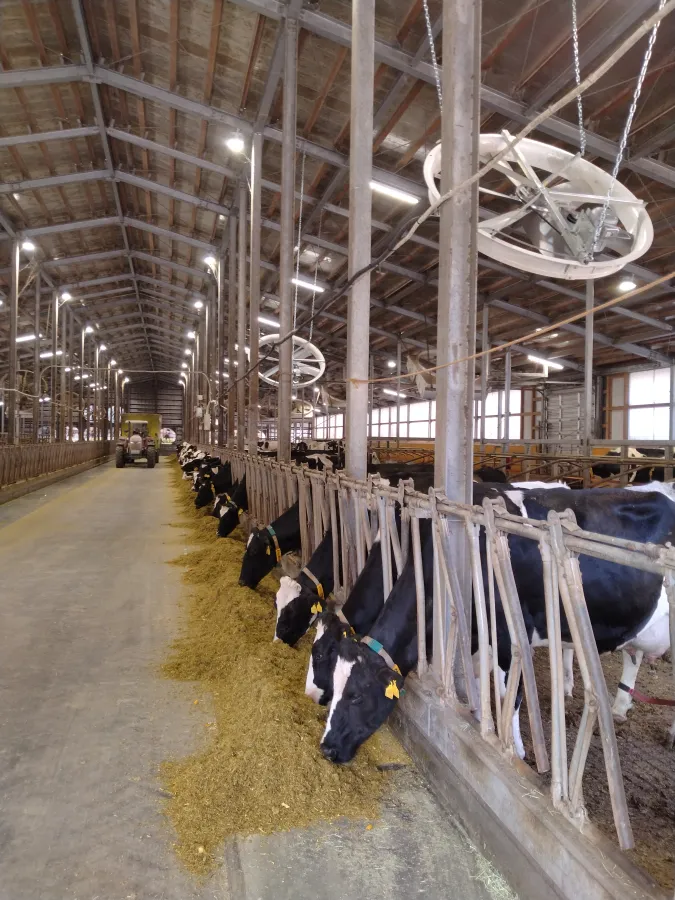

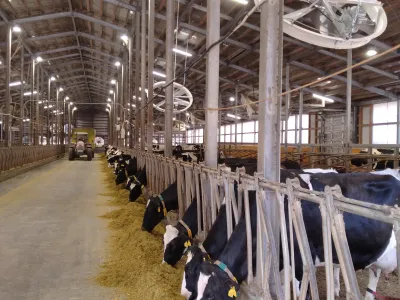

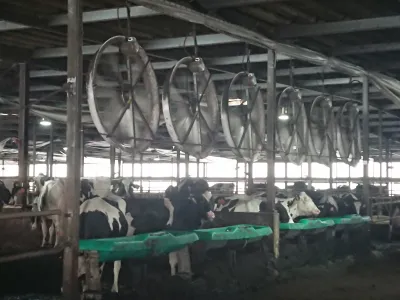

飼槽通路や待機場の牛に風を届け、暑熱期でも快適な環境と安定した生産を支えます。
特長と利点
広い範囲に大風量
36〜84インチの4サイズ。最大風量は約108,000m³/h（84インチ）です。
広い牛舎でも、牛のいる高さまでしっかり風を届けます。
錆びにくく、汚れにくいハウジング
ハウジングは耐久性の高いFRP複合材で、紫外線に強く腐食しません。
丸く滑らかな形状で効率を高め、清掃の回数も減らせます。金具はステンレス（SUS304）です。
選べる駆動方式と省エネ
ベルトドライブ（アルミ羽根）とダイレクトドライブ（ナイロン羽根）から選べます。
ダイレクトドライブはECモーター搭載で、0-10V信号やModbusによる回転数制御で電力を節約できます。
メンテナンスと拡張性
ベルトはファンの部品を外さずに素早く交換できます。モーターはcULusまたはCE認証品です。

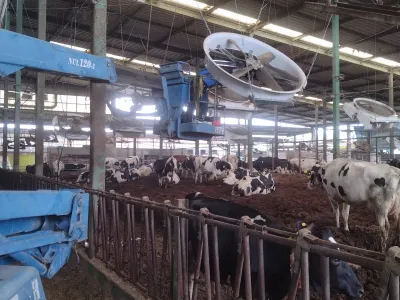

取付方法・アクセサリーを多数用意。高圧フォギング（細霧）を取り付けて冷却力を高めることもできます。
仕様
| モデル | 駆動 | 入力電圧 | モーター出力 （kW） |
風量（m³/h） | 消費電力（W） | ||
|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | ||||
| 36（915mm） | DD | 単相200V | 0.37 | 18,650 | 18,640 | 537 | 536 |
| 三相200V | 0.37 | 18,530 | 18,520 | 469 | 468 | ||
| 55（1,400mm） | BD | 三相200V | 1.1 | 40,950 | 41,970 | 1,158 | 1,130 |
| DD* | 三相200V | 1.1 | 41,792 | 41,790 | 894 | 894 | |
| 72（1,830mm） | BD | 三相200V | 2.2 | 71,930 | 74,540 | 2,217 | 2,278 |
| DD* | 三相200V | 2.2 | 74,146 | 74,150 | 1,741 | 1,741 | |
| 84（2,130mm） | BD | 三相200V | 4.0 | 106,400 | 108,600 | 3,470 | 3,686 |
| DD* | 三相200V | 3.0 | 99,968 | 99,970 | 2,404 | 2,404 | |
- BD：ベルトドライブ DD：ダイレクトドライブ
- * ECモーター（0-10VDC／Modbusによる回転数制御付き）。表の値は回転数90%時。単相仕様もあります。
- 性能はAMCA 230-15規格に基づく試験値です。60Hzの風量はカタログのCFM値をm³/hに換算しています。
- ほかのモーター構成も用意しています。詳しくはお問い合わせください。
寸法（mm）
| モデル | 36 | 55 | 72 | 84 |
|---|---|---|---|---|
| 羽根径 | 915 | 1,400 | 1,830 | 2,130 |
| A | 1,090 | 1,570 | 2,080 | 2,360 |
| B | 135 | 190 | 300 | 300 |
| C | 290 | 380 | 457 | 475 |
